HL型雙梁小車式電動葫蘆
產品介紹
HL型雙梁小車式電動葫蘆又稱為臺車式電動葫蘆，起重量又：40、50、63、80噸（t）等。它配套電動葫蘆雙梁橋式起重機、雙梁門式起重機作的起升及運行機構使用，屬于大噸位臺車一體式電動葫蘆。
HL型雙梁小車式電動葫蘆貨源產地生產廠家還為用戶提供CDK型單速\MDK型雙速電動葫蘆、HC-C\HM-C型船用電動葫蘆、吊運熔融金屬用電動葫蘆、HBJ型防爆電動葫蘆、HJ型電動葫蘆、RY型歐式電動葫蘆、核電系列電動葫蘆、 CDB型變頻電動葫蘆、非標\專用電動葫蘆、環鏈葫蘆整機和電動葫蘆電動機、變速箱、吊鉤、卷筒外殼（中節）、電氣控制箱、導繩器、聯軸器、齒輪齒軸、葫蘆跑車等組件配件以及安裝維修服務，更多電動葫蘆型號規格、技術參數、產品特性、工作原理、結構安裝形式、運行\起升速度（高度）、工作級別以及出廠價格等請咨詢客服。
產品說明
- HL型雙梁小車式電動葫蘆
- 臺車\小車是電動葫蘆
- HL型
- 鋼絲繩電動葫蘆
- 江蘇江陰
- 凱澄起重機械有限公司
- 凱澄\KITO
- 可定制
- 三相交流380V-50Hz
- 定制生產
- 5~12天
- 木箱包裝
- 全國
- 自提或代辦托運
- 安裝另計
- 一年保修
- 江蘇江陰\河南長垣
產品圖冊
相關參數

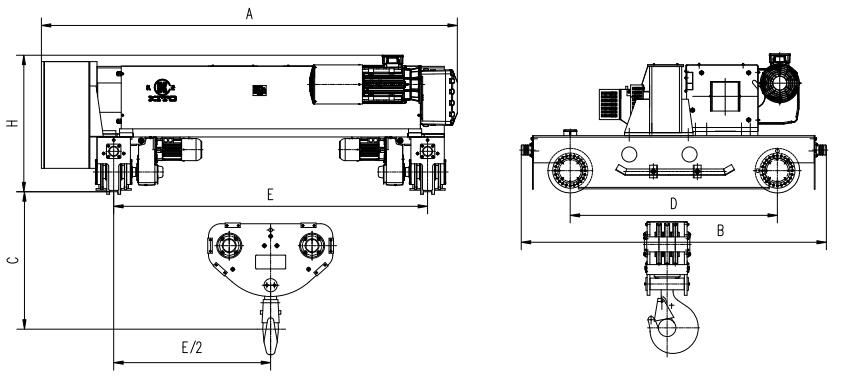

HL型雙梁小車式電動葫蘆外形機構尺寸圖
HL型雙梁小車式電動葫蘆基本技術參數表
| 起重量(t) | 40 | 50 | 63 | 80 | ||||||||||||||||||
| 工作級別 | M5 | M5 | M5 | M4 | ||||||||||||||||||
| 鋼絲繩倍率 | 12/2 | 12/2 | 16/2 | 16/2 | ||||||||||||||||||
| 鋼絲繩直徑 | Φ15 | Φ15 | Φ15 | Φ15 | ||||||||||||||||||
| 起升高度(m) | 6.3 | 8 | 10 | 12.5 | 16 | 6.3 | 8 | 10 | 12.5 | 16 | 6.3 | 8 | 10 | 12.5 | 16 | 20 | 6.3 | 8 | 10 | 12.5 | 16 | 20 |
| 起升速度(m/min) | 0.68~4.1 | 0.53~3.2 | 0.4~2.4 | 0.4~2.4 | ||||||||||||||||||
| 起升電機功率(Kw) | 38@75Hz | 38@75Hz | 38@75Hz | 38@75Hz | ||||||||||||||||||
| 運行速度(m/min) | 2.2~22 | 2.3~23 | 2.4~24 | 2.4~24 | ||||||||||||||||||
| 運行電機功率(Kw) | 1.5x2 | 2.2x2 | 4.0 | 5.5 | ||||||||||||||||||
| 小車軌道型號 | 方鋼50x50 | 方鋼80x50 | 方鋼80x50 | 方鋼80x50 | ||||||||||||||||||
| 小車軌距(mm) | 1600 | 1800 | 2100 | 2500 | 3000 | 1600 | 1600 | 2000 | 2500 | 3000 | 1500 | 1500 | 2000 | 2000 | 2500 | 3000 | 1500 | 1500 | 2000 | 2000 | 2500 | 3000 |
| A | 2460 | 2460 | 2860 | 3360 | 3860 | 2480 | 2480 | 2880 | 3380 | 3880 | 2505 | 2505 | 3005 | 3005 | 3505 | 4005 | 2505 | 2505 | 3005 | 3005 | 3505 | 4005 |
| B | 2430 | 2512 | 3572 | 3572 | ||||||||||||||||||
| C | 1415 | 1460 | 1240 | 1240 | ||||||||||||||||||
| D | 1650 | 1800 | 2900 | 2700 | ||||||||||||||||||
| H | 1088 | 1110 | 1420 | 1420 | ||||||||||||||||||
·電動葫蘆整體結構為雙梁小車式，可適配于各種雙梁起重機，起升機構與小車架結合為一體，優化了受力形式
整體結構也更為緊湊;·起升驅動裝置和運行驅動裝置均采用國外先進的一體式定型產品，結構簡單，空間尺寸小，質量穩定可靠
工作級別比較高，達到M5 :·起升和運行均變頻調速，調速方便靈活，其中起升變頻采用專用軟件，轉速輸出穩定，性能更加可靠，并且可以滿足輕載高速升降，提高了作業效率，滿足了類似于副鉤的使用方式，節省了配置副鉤的費用:·采用雙繞繩設計，保證了起重機主梁、端梁等鋼結構受力均勻，此外起降時吊鉤垂直上下移動，不產生水平偏移，更有利于裝卸和裝配等作業;左右單獨繞繩，便于裝配和維修，同時兩套獨立的鋼絲繩( 雙纏繞系統)提供了額外的安全性能，確保了即使在鋼絲繩斷繩時也不會發生重物墜落的安全事故，可靠性更高 ;。限位采用旋轉式凸輪限位器，動作更加可靠精準。
